اختبار INS لتشويش الضوضاء عالية التردد
إدخال الاختبار
اختبار INS لضيق الضوضاء عالية التردد ينتمي إلى اختبار المجال EMC.والغرض الأساسي من الاختبار هو نفس المعيار الدولي IEC 61000-4-4 (اختبار مجموعة النبضات الكهربائية العابرة السريعة)هذه القدرة الاختبارية تخدم بشكل رئيسي العملاء المرتبطين باليابان وبعض البلدان الآسيوية.

اختبار INS لتشويش الضوضاء عالية التردد

هذا الاختبار يُحاكي أساساً أجهزة التبديل في الدائرة، مثل الإرسالات، إلخ. عندما يتم تشغيلها أو إيقاف تشغيلها، سيتغير التيار في الدائرة بسرعة.إذا كان هناك مكونات استحداثية في الدائرة، فإن التغيير السريع للتيار سيؤدي إلى تداخل فوري عالي الجهد. هذا النوع من التداخل يحتوي على طيف واسع (حتى 2GHz) ، والذي يتم ربطه، انعكاس،تتردد وتتضخم بواسطة IC من خلال سلك سلك الطاقة ولوحة الدوائر المطبوعة داخل المعداتمن أجل ضمان استقرار المنتجات الإلكترونية أثناء الاستخدام ، من الضروري إجراء اختبارات مكافحة التداخل (EMS) عليها.باستخدام مولد نبض عالي التردد، يتم تطبيق عدة مجموعات من إشارات النبض مباشرة على العينات المختبرة، ويتم تقييم قدرة العينات على مكافحة التداخل على أساس التغيرات في أداء العينة قبل ذلك،بعد وخلال الاختبار.
كائنات تطبيق الاختبار
المعدات الإلكترونية مثل لوحات التحكم المركزية
المعايير المشتركة
NECA TR-28: مؤشرات الاختبار لمختبرات الضوضاء عالية التردد الموجة المستطيلة

JEM TR-177: مؤشرات الاختبار لمختبرات الضوضاء عالية التردد للأجهزة والآلات الكهربائية

JEC 0103_2005: معيار اختبار دوائر التحكم في الجهد المنخفض

جهاز الاختبار

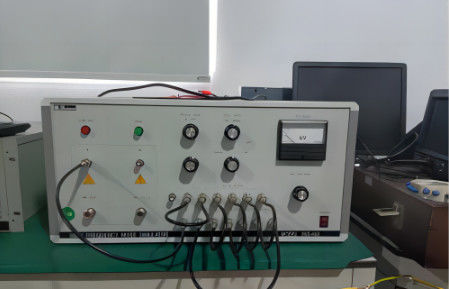

مولد نبضات عالية التردد

مولد نبضات عالية التردد

بيانات النموذج

النموذج: INS-40A

نطاق النبض الخارجي (50Ω محمل): نبض مستطيل 0 ~ 2KVmax ± 10%

نطاق نبض الخروج في الدائرة المفتوحة: نبض مستطيل 0 ~ 4KVmax ± 10%

عرض النبض: 50ns ~ 1μs (50Ω load ، 50ns step)

وقت الارتفاع ≤1ns

قدرة الطاقة للمعدات المختبرة:

التيار المتردد من مرحلة واحدة: 220Vmax، 16Amax

التيار المباشر من مرحلة واحدة: 220Vmax ، 16Amax

طريقة الاختبار

1قم بتوصيل الطرف الخارجي للنبض مباشرة إلى الطرف المدخل للطاقة في العينة المختبرة بواسطة كابل محوري للخروج.

طريقة اختبار INS لتشويش الضوضاء عالية التردد

2التعاون مع الجهاز بأكمله أو رصيف الاتصال، واستخدام مسبار مجال قريب (المجال الكهربائي، المجال المغناطيسي) لتطبيق النبض مباشرة على قشرة العينة في 0 سم.
