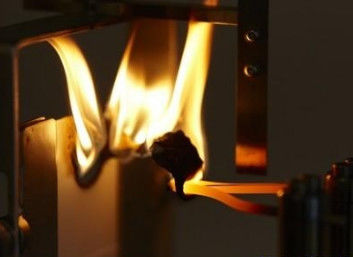

اختبار مضاعفات اللهب: تتبع
معيار الاختبار

GB/T 4207؛ IEC 60112؛ EN IEC 60112

تعريف

مؤشر التتبع المقارن CTI: القيمة القصوى للجهد عندما يتم تعريض خمسة عينات لـ 50 قطرة من السائل دون فشل في التتبع والاحتراق المستمر، معبر عنها في فولت (V)ويشمل أيضاً وصفاً لخصائص المواد خلال اختبار 100 قطرة;

مؤشر تعقب الدليل PTI: القيمة القصوى للجهد المقابلة للعينات الخمس التي يتم تعريضها لـ 50 قطرة من السائل دون فشل في تعقبها والاحتراق المستمر.بالفولت (V)

العينة

يوصى باستخدام عينات بحجم طائرة لا يقل عن 20 ملم × 20 ملم وسمك لا يقل عن 3 ملم (يمكن تجميعها)

المعالجة المسبقة للبيئة

ما لم يحدد خلاف ذلك، يجب الاحتفاظ بالعينات في (23±2) °C ورطوبة نسبية (50±10) ٪ لمدة 24 ساعة على الأقل.

يجب أن يبدأ الاختبار خلال 30 دقيقة بعد إخراج العينة من غرفة التكييف

عندما يتم تطبيق الجهد الجانبي على الكهرباء

نطاق الجهد: 100 فولت ~ 600 فولت ؛ نطاق التردد: 48 هرتز ~ 62 هرتز ؛ يجب ألا يتجاوز الحد الأقصى للخطأ في جهاز قياس الجهد 1.5٪ ويجب أن يكون مصدر الطاقة أقل من 0.6kVA

المعايرة الذاتية للأداة

عندما تكون القيمة الفعالة للتيار (0.50±0.05) A لمدة (2.0±0.2) ثانية ، يجب أن يعمل جهاز التيار الزائد.

محلول الاختبار

الحل A: إذابة عامل تجريبي نظيف تجريبي للكلوريد الأمونيوم الخالي من المياه بنسبة كتلة تبلغ حوالي 0.1% ونقاء لا يقل عن 99.8٪ في الماء غير المؤين لتحضير محلول A بمقاومة 3.95±0.05) Ω·m عند (23±1) °C؛

الحل ب: إذابة مادة تجريبية نقية من كلوريد الأمونيوم الخالي من الماء (NH.CI) بكمية كتلة تبلغ حوالي 0.1% ونقاء لا يقل عن 99.8٪ وبوتيلنافتالين سلفونات الصوديوم بكمية كتلة (0.500±0.002) ٪ في المياه غير المؤينة لإعداد محلول B بمقاومة (1.98±0.05) Ω·m عند (23±1) °C. (بعض مكونات محلول B محظورة ، لذلك يصعب إنتاجه)

الحل ج: إذابة مادة تجريبية نقية من كلوريد الأمونيوم الخالي من الماء (NHCI) بكمية كتلة تبلغ حوالي 0.2٪ ونقاء لا يقل عن 99.8% ومواد غير أيونية نشطة (أوكتوكسينول) بحجم الكتلة (0.50±0.02) ٪ في المياه غير المؤينة لإعداد محلول C بمقاومة (1.98±0.05)Ω*m عند (23±1) °C. وتوتر سطحي الحل C أقل من 40mN / m.

الكهرباء

معدن البلاتين مع نقاء لا يقل عن 99٪ ، يجب أن يكون مقطع قطري مستطيل للكترودين (5.0±0.1) mmX ((2.0±0.1) mm ، و زاوية التواء النهائي يجب أن تكون (30±2) °

يجب أن تكون شفرة الشفرة مسطحة تقريبًا ، وعرضها حوالي 0.01 مم ~ 0.10 مم

الإجراءات التشغيلية

الحفاظ على درجة الحرارة عند (23±2) °C، والرطوبة النسبية عند (50±10) ٪؛ محلول الاختبار 35±5 ملم فوق العينة.

يقطر المحلول في مركز الأقطاب الكهربائية في فترة زمنية تتراوح بين 30 ± 5 ثانية؛ يجب أن تكون كتلة 50 قطرة متتالية 0.997g ~ 1.147g ، ويجب أن تكون كتلة 20 قطرة متتالية 0.380g ~ 0.480g ؛

يجب أن يكون وقت قطرة 50 قطرة على العينة 24.5 دقيقة ± 2 دقيقة.

تحديد النتيجة

يجب وقف الاختبار إذا حدثت الحالات التالية:

أ) يتم تشغيل جهاز التيار الزائد؛

ب) يحدث احتراق مستمر

(ج) مرت 25 ثانية على الأقل منذ قطرة السائل الخمسين (100 قطرة) ولم يحدث أي حالة (أ) أو (ب).
