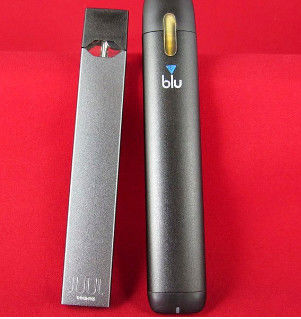

UL 8139 بنود اختبار السجائر الإلكترونية
التحديد (المخاطر)

النار

ب: كسر

C تسرب الالكتروليت

D المخرجات

E حد أعلى لدرجة حرارة الشحن يتجاوز منطقة التشغيل الطبيعية.

F حد أعلى لجهد الشحن يتجاوز منطقة التشغيل العادية.

G الحد الأقصى لتيار الشحن يتجاوز منطقة التشغيل العادية.

H حد درجة حرارة التفريغ يتجاوز مواصفات تصنيع البطارية.

I يتجاوز الجهد النهائي للتفريغ القيمة القصوى أو الحد الأدنى لمنطقة التشغيل العادية.

J الحد الأقصى لتفريغ التيار يتجاوز منطقة التشغيل العادية.

K الشقوق أو الفتحات على الحجرة قد تؤدي إلى تلف سلامة الحجرة.

L يتجاوز التغير النسبي في فرق الجهد في الدائرة المفتوحة بين البطارية المنسوبة والبطارية المرجعية (غير المنسوبة) 5٪، انظر القسم 29.

M لا يجوز أن تتجاوز درجة الحرارة المقاسة أثناء الاختبار الحد الأقصى المحدد في الجدول 26.1.

اختبار الشحنة العادية

يجب تفريغ كل عينة بالكامل. ثم اختبار العينة الفردية كما هو محدد في حالة الخطأ الفردي؛ شحن إلى حالة شحنة بالكامل.كرر الاختبار المذكور أعلاه في بيئة لا تزيد عن 0 درجة مئوية

اختبار التفريغ الطبيعي

يجب شحن كل بطارية بشكل كامل مسبقاً، ويتم إجراء كل اختبار خطأ على عينة واحدة.يجب إجراء اختبار التفريغ في ظل ظروف الحمل الشديد المحددة من قبل الشركة المصنعةيجب إجراء التفريغ من خلال جهاز اختبار يتطلب: 1) 4 ثوان من التشغيل ، 55 مل ± 5 ٪ من حجم النفخ ؛ 2) تليها 8 ثوان من الإيقاف ؛ 3) 15 نفخة في المجموع ؛4) تليها تأخير مدته 10 دقائقكرر 15 نفخة أعلاه وتأخير 10 دقائق حتى يتم استنفاد البطارية كرر الاختبار أعلاه في بيئة لا تزيد عن -20 درجة مئوية

اختبار الإفراج القسري

يتم توصيل القطبين الإيجابي والسلبي للعينة بحمل المقاومة أقل من 20mΩ أو يساويها واختبارها عند 25 ± 5 °C.يجب تفريغ العينة حتى تكون الحالة المفروضة بالكامل أقل من 0.2 فولت ، عادت درجة حرارة الخلية إلى درجة حرارة البيئة ± 10 درجة مئوية أو تتلف العينة ، أيهما يحدث أولاً ، ويتم تكرار الاختبار المذكور أعلاه في بيئة لا تزيد عن -20 درجة مئوية

التكلفة غير المتوازنة

يتم توصيل خلية بسعة حوالي 50٪ بسلسلة مع خلية مشحونة بالكامل لتشكيل بطارية غير متوازنة ، ثم يتم توصيلها بشاحنتها لشحنها حتى يتم شحنها بالكامل.يجب أن يكون العدد الإجمالي للعينات لا يقل عن اثنينويتم اختبار واحدة على الأقل من العينات دون وجود حالة خطأ واحدة؛ ويتم تكرار الاختبار أعلاه في بيئة لا تزيد عن 0 درجة مئوية.

اختبار الشحن الزائد

يتم شحن كل بطارية فارغة بالكامل باستمرار بتيار ثابت عند الحد الأقصى لتيار الشحن، وتكون الإعدادات على النحو التالي:هو 150٪ من الجهد الإخراجي المسمى لمصدر الطاقةب) بالنسبة لبطاريات هيدريد النيكل المعدني ، يتم شحن معدل عال بمعدل 2.5 ضعف تيار الشحن الموصى به حتى تصل السعة الاسمية إلى 250٪.إذا تم تشغيل جهاز حماية التيار أثناء الاختبار، يتم تكرار الاختبار عند الحد الأقصى لتيار الشحن الذي لا يؤدي إلى تشغيل جهاز الحماية. إذا كانت البطارية لا تزال قابلة للاستخدام بعد الاختبار،يجب أن يتم تفريغها أو شحنها مرة أخرى في بيئة 25 ± 5 °C؛ كرر الاختبار أعلاه في بيئة لا تزيد عن 0 درجة مئوية

اختبار الدائرة القصيرة

الجهاز المشحون بالكامل يقطع الدائرة القصيرة القطبين الإيجابي والسلبي للعينة من خلال مقاومة ≤ 20mΩ.جهاز آخر مشحون بالكامل يفرط في تحميله إلى الحد الأقصى لتيار التفريغ المستقر الذي يمكن الحصول عليه دون تشغيل جهاز الحمايةيجب تفريغ العينة حتى: أ) يتم تفريغ البطارية بالكامل؛ ب) يحدث الفشل النهائي وتعود درجة حرارة البطارية إلى درجة حرارة الغرفة.إذا كانت البطارية لا تزال قابلة للاستخدام بعد الاختبار، يجب تفريغها أو شحنها مرة أخرى في بيئة 25 ± 5 درجة مئوية. كرر الاختبار أعلاه في بيئة لا تزيد عن -2 درجة مئوية.

اختبار الحرارة

1) لا يجوز تجاوز الحرارة القصوى المقبولة في الجدول 26.1.

2) لا يجوز تجاوز الحد الأقصى لدرجة حرارة السطح في الجدول 26.2؛

3) لا ضرر دائم

اختبار السقوط

انزل من ارتفاع 1.5 متر على سطح خرساني ناعم ثلاث مرات. لهذه القطرات الثلاثة يجب اختبار العينة في المواقف الثلاثة الأكثر سوءا

اختبار قوة الضغط

اختبار الضغط وفقًا لمعيار UL 746C ؛ إذا كانت البطارية لا تزال قابلة للاستخدام بعد الاختبار ، فيجب تفريغها أو شحنها مرة أخرى في بيئة 25 ± 5 درجة مئوية.

اختبار البخار

يتم اختبار المعدات وفقا لأي من الشروط التالية:

أ) عند ضغط أولي 2070 كيبا ± 10% ، يتم تسليم ما مجموعه 21 مل ± 10% من الهواء إلى غرفة البطارية من خلال فتحة قطرها 2.87 ± 0.05 ملم.

ب) يتم شحن البطارية بشكل مباشر مع زيادة 0.1 فولت حتى يحدث العادم

اختبار درجة حرارة عالية

يتم وضع الجهاز المشحون بالكامل في غرفة اختبار سرعة الرياح المنخفضة، ويتم ضبط درجة الحرارة في غرفة الاختبار إلى 80 ± 3 درجة مئوية لمدة 8 ساعات.يجب ألا يتجاوز معدل تغير درجة الحرارة في غرفة الاختبار 1 درجة مئوية في الدقيقة الواحدة.، لا يتجاوز متوسط الوقت 5 دقائق، ولا يتجاوز الرطوبة النسبية 50%.

2بعد الاختبار في درجة حرارة عالية، يجب وضع الجهاز قيد الاختبار في بيئة 25 ± 5 °C لمدة ساعة واحدة على الأقل لتبريد إلى حالة توازن حراري مستقرة.

3إذا كانت بطارية البطارية لا تزال قابلة للاستخدام بعد الاختبار، يجب تفريغها أو شحنها مرة أخرى في بيئة 25 ± 5 درجة مئوية.

ملاحظة: لا يمكن أن تحتوي نتائج الاختبارات المذكورة أعلاه على البنود (المخاطر) المدرجة في الحكم
