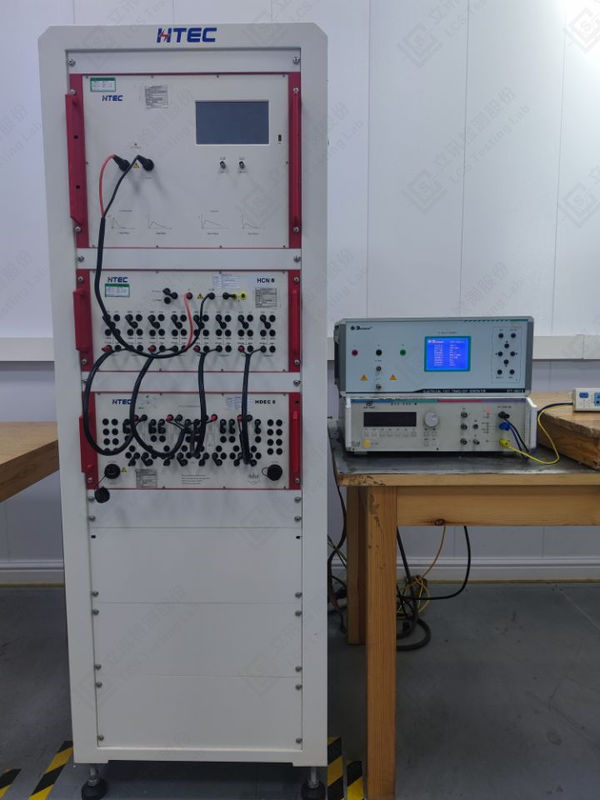

اختبار الأداء الضوئي الكهربائي للدي
مقدمة أساسية
تم استخدام ثنائيات الإشارة الضوئية شبه الموصلة على نطاق واسع في المؤشرات وأضواء الإشارة وعروض الأجهزة وأضواء الهاتف المحمول ومصادر الضوء في المركبات وغيرها من المناسبات.تقنية LED البيضاء تتطور باستمرارفي الماضي لم تكن هناك معايير وطنية شاملة ومعايير صناعية لاختبار LED.يمكن أن تستند فقط إلى المعلمات النسبيةكان هناك جدل كبير بين المصنعين المختلفين والمستخدمين والمؤسسات البحثية حول هذا الأمر، مما أدى إلى تأثير كبير على تطوير صناعة LED المحلية. تأثير كبير.
قياس أداء الضوء
تدفق الضوء
طريقة 1 مقياس الطيف الكروي المتكامل
الإرشادات:
CIE84:1989 "قياس تدفق الضوء"
IESNA LM79-08 "القياسات الكهربائية والضوئية لمنتجات الإضاءة الصلبة"
طريقة 2 غونيوفوتومتر
الإرشادات:
CIE84:1989 "قياس تدفق الضوء"
IESNA LM79-08 "القياسات الكهربائية والضوئية لمنتجات الإضاءة الصلبة"
عناصر الاختبار:
زاوية الشعاع كفاءة الضوء تدفق الضوء
حلقة مرور الضوء توزيع الطاقة الطيفي الانحراف اللونى الطول الموجى القصوى
صيانة التدفق الضوئي مؤشر تقديم اللون إحداثيات اللون تحمل اللون

توزيع كثافة الضوء (منحنى توزيع الضوء)
طريقة غونيوفوتومتر
الإرشادات:
IESNA LM79-08 "القياسات الكهربائية والضوئية لمنتجات الإضاءة الصلبة"
CIE 121: 1998 "تصوير المصابيح والتصوير الجوني"
CIE 043: 1979 "اختبار ضوء الضوء"
GB/T 9468 المتطلبات العامة للقياسات الضوئية للضوء
GB/T 7002: 2008 اختبار فوتومتري لمصابيح الإضاءة
عناصر الاختبار:
كفاءة طاقة المصباح، زاوية الشعاع، توزيع كثافة المصباح، منحنى الحد الأقصى للضوء
المنحنى التقريبي للمصابيح الداخلية، المنحنى لتوزيع الكثافة الضوئية المتساوية، التدفق الضوئي الكلي، التدفق الضوئي الحلزوني

منحنى الإضاءة المستقرة، منحنى الإضاءة الدائرية، عامل ضوء الصلب (BLF) ، منحنى الإضاءة المستقيمة

أساليب الاختبار
LED هو ثنائي أقطاب PN أحادي القطب المصنوع من مواد غير عضوية شبه موصلة. وتسمى العلاقة بين الجهد والتيار خصائص فولت-امبير.تتضمن المعلمات المميزة الكهربائية للامعة التيار الأمامي، التيار الأمامي، التيار العكسي والجهد العكسي. يجب أن يتم تشغيل المصابيح بالتيار والجهد المناسبين للعمل بشكل طبيعي (كما هو موضح في الشكل 1).من خلال اختبار الخصائص الكهربائية للضوء، يمكن الحصول على أقصى حد مسموح به من الجهد الأمامي والتيار الأمامي والجهد العكسي والتيار من LED.يمكن أيضا تحديد الطاقة الكهربائية المثلى للضوء المضيء.
يتم اختبار الخصائص الكهربائية للمصابيح عموما باستخدام الجهد والامتر تحت إمدادات الطاقة من مصدر التيار الثابت والجهد الثابت.
اختبار الخصائص البصرية
على غرار مصادر الضوء الأخرى، يتضمن اختبار خصائص الضوء LED بشكل رئيسي تدفق الضوء، الكفاءة الضوئية، تدفق الإشعاع، الكفاءة الإشعاعية، كثافة الضوء،خصائص توزيع كثافة الضوء والمعايير الطيفية.

تدفق الضوء وكفاءة الضوء
هناك طريقتان لاختبار تدفق الضوء، وهي طريقة الكرة المتكاملة وطريقة فوتومتر الزاوية المتغيرة.طريقة فوتومتر الزاوية المتغيرة هي الطريقة الأكثر دقة لاختبار تدفق الضوء، ولكن لأن الأمر يستغرق وقتا طويلا، يتم استخدام طريقة الكرة المتكاملة بشكل عام لاختبار تدفق الضوء.هناك اثنين من هياكل الاختبار في طريقة الكرة المتكاملة الحالية لقياس تدفق الضوء LEDواحد هو وضع LED تحت الاختبار في وسط الكرة، والآخر هو وضعه على جدار الكرة.
عندما تستخدم طريقة الكرة المتكاملة لاختبار تدفق الضوء ، فإن امتصاص الضوء الذاتي من قبل مصدر الضوء سيؤثر على نتائج الاختبار.غالباً ما يكون من الضروري إدخال أضواء إضافية.
بعد قياس التدفق الضوئي، يمكن قياس كفاءة الضوء من LED باستخدام اختبار المعلمات الكهربائية.أساليب اختبار تدفق الإشعاع وكفاءة الإشعاع مشابهة لاختبار تدفق الضوء وكفاءة الضوء.

خصائص كثافة الضوء وتوزيع كثافة الضوء
يتم توزيع كثافة الضوء لمصدر الضوء النقطي بالتساوي في جميع الاتجاهات في الفضاء،ونتائج الاختبار التي تم الحصول عليها باستخدام أجهزة الكشف ذات فتحات استقبال مختلفة على مسافات مختلفة لن تتغيرومع ذلك ، بسبب توزيع كثافة الضوء غير المتسق للضوئيات ، تختلف نتائج الاختبار مع مسافة الاختبار وفتحة الكاشف.تقترح CIE-127 ظروف اختبار موصى بها بحيث يمكن اختبار كل مصباح LED وتقييم شدة الضوء في نفس الظروف، كما هو مبين في الشكل 5. حاليا، تم استشهاد ظروف الاختبار الموصى بها من قبل CIE-127 من قبل العديد من الشركات المصنعة للامعة ووكالات الاختبار.

المعلمات الطيفية
وتشمل المعلمات المميزة الطيفية للضوء المضيء بشكل رئيسي طول موجة الذروة للإصدار، وعرض النطاق الترددي للإشعاع الطيفي وتوزيع الطاقة الطيفية.طيف LED أحادي اللون هو ذروة واحدة، ويتم التعبير عن خصائصها من حيث الطول الموجوي الذروة وعرض النطاق الترددي ، في حين يتم تجميع طيف LED الأبيض من أطياف أحادية اللون متعددة.يمكن تمثيل الخصائص الطيفية لجميع مصابيح LED بتوزيع الطاقة الطيفية، توزيع الطاقة الطيفية للبيضاء LED. يمكن أيضا حساب معايير اللون من توزيع الطاقة الطيفية لل LED.
يجب إجراء اختبار توزيع الطاقة الطيفية من خلال المطيافية ، والتي تفصل ألوان الضوء المختلفة عن الضوء المختلط للقياس.يمكن استخدام المنظار والشبكات لتحقيق الطيف.
