اختبار شهادة Bluetooth BQB، عملية شهادة Bluetooth BQB

1.شهادة BQB بالبلوتوث

1.1 مقدمة

شهادة Bluetooth هي أيضاً شهادة BQB (Bluetooth Qualification Body). باختصار، إذا كان منتجك يحتوي على وظيفة Bluetooth وكان شعار Bluetooth معلماً على مظهر المنتج،يجب أن يمر بشهادة تسمى BQBيمكن لجميع الشركات الأعضاء في بروتوث SIG استخدام علامة كلمة بروتوث والشعار بعد الانتهاء من الشهادة.لا يجوز استخدام علامة كلمة وشعار Bluetooth إلا على المنتجات التي اجتازت عملية تأهيل Bluetooth.

1.2طريقتان لإصدار شهادة BQB

1.2.1 طريقة الإدراج

1أولاً، تحتاج إلى شراء DID من الموقع الرسمي لـ SIG (إذا كنت عضوًا سنويًا في SIG، فستحتاج إلى DID بقيمة 4 دولارات أمريكية،000إذا كنت عضواً مجانياً، ستحتاج إلى 8000 دولار أمريكي.

2. احصل على إذن من مورد وحدة Bluetooth. ملاحظة: وحدة Bluetooth المستخدمة تحتاج إلى أن تكون معتمدة BQB، وطريقة التصديق يجب أن تكون المنتج النهائي،أو مزيج من ثلاثة أنظمة فرعيةالنظام الفرعي للمراقب، النظام الفرعي للملف، والنظام الفرعي للمضيف.

3. ربط DID المشتري مع تفويض وحدة Bluetooth (تشغيل في حساب SIG) ؛

4في كل مرة تستخدم فيها وحدة Bluetooth هذه لإنتاج منتج جديد في المستقبل، تحتاج فقط إلى إدخال الاسم التالي هنا،و SIG سوف تعيين QDID لكل منتج (DID من المنتج النهائي صالحة بشكل دائم، وعادة ما تكون فترة صلاحية المكون ثلاث سنوات).

5يجب أن نلاحظ أنه في ظل الظروف العادية، عندما تقوم الوحدة بالإنتاج النهائي،سوف تكون أداء الملف الشخصي و RF مختلفة عن أداء الملف الشخصي و RF بعد استيراد الوحدة في الماكينة بأكملهاولذلك، بصورة صارمة، فإنه من المستحسن أيضا لتعديل الملف الشخصي وأداء RF من الماكينة بأكملها. ، يتم إعادة اختبار هذين الجزئيين. ثم قم بتجميع QDID المنتج النهائي للوحدة لإدراج الآلة بأكملها.

1.2.2 طريقة غير مدرجة

عندما تكون شهادة BQB التي حصل عليها مصنع وحدة Bluetooth ليست منتجًا نهائيًا ، ولا هو مزيج من الأنظمة الفرعية الثلاث للنظام الفرعي للمراقب ، النظام الفرعي للملف ،والنظام الفرعي المضيف، على سبيل المثال، هو مكون، ثم لا يمكن استخدام الطريقة المذكورة أعلاه.

في هذه المرحلة ، نحتاج إلى أخذ السيارة كوحدة وإرسالها إلى مختبر طرف ثالث لاختبار شهادة BQB. بشكل عام ، فإن عناصر الاختبار هي كما يلي:

1اختبار إضافي لمجموعات البروتوكول غير المدرجة في مكون QDID

2ملف الاختبار

3اختبر أداء الراديو اللاسلكي

في النهاية هذه السيارة سوف تستخدم كنوع من المنتج النهائي، ومن ثم يمكننا أن تجعل القوائم الأخرى مماثلة لهذه السيارة على أساس هذه السيارة.يمكننا أيضا أن ننفق دولار واحد لتدوين العديد من المنتجات على الموقع الرسمي SIG.

بالمقارنة مع الطرق المذكورة أعلاه، هذه الطريقة يجب أولا إعداد معدات الأجهزة لاختبار، بالإضافة إلى دفع SIG لشراء DID،تحتاج أيضاً إلى دفع ثمن مختبر خارجي للاختبار، عادة عشرات الآلاف من اليوانات، والمختبر سوف الملف الشخصي ونسخة بلوتوث يتم تعديلها.

يتم استخدام برامج محددة للاختبار أثناء الشهادة ، ولا يلزم البرمجيات المنتجة بكميات كبيرة.

1.3 فئة القوة

مستوى طاقة الإرسال dbm المسافة (مترا)

الفئة 1 10 دبي 100

الفئة 2 4dbm 10

2.شهادة FCC بالبلوتوث

اختبار الترددات الثابتة هو أساسا لاختبار RF ذات الصلة. بلوتوث هو على 2.4G والقوة الإرسال في النطاق.

يتم استخدام برامج محددة للاختبار أثناء الشهادة ، ولا يلزم البرمجيات المنتجة بكميات كبيرة.

3قياس أداء Bluetooth RF

3.1 انحراف التردد

3.2 الحساسية

3.3 قوة نقل

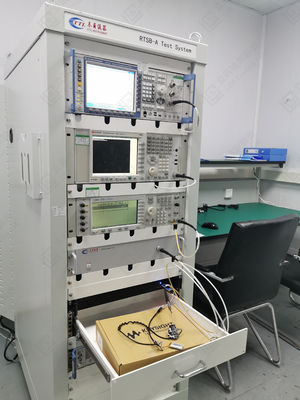

جهاز Bluetooth تحت الاختبار في الاختبار أعلاه يدخل وضع DUT ، ثم يتم اختباره بمختبر Bluetooth (مثل 8852).

الاتصال بين الجهاز الخاضع للاختبار وجهاز الاختبار بالبلوتوث يفضل أن يكون كابلًا محوريًا ، أو يمكن استخدام الهوائي مباشرة لنقل البيانات عبر الهواء.استخدام كابل محوري يمكن أن يتجنب التداخل بشكل فعال، تحسين جودة بيانات الإشارة المتلقية، وتقليل وقت الاختبار. نوصي العملاء بتجربة اتصالات الكابلات المحاورية عند إجراء تصحيح تحويل التردد.إذا لم يكن هناك بالفعل أي حالة لاختبار اتصال واجهة الهواء، يوصى أيضًا للعملاء باختيار هوائي أفضل عند استخدام UPT ، مثل الهوائي غير الاتجاهي المعروض في الشكل أدناه ،لتقليل احتمال فشل الاختبار (وهذا ينطبق على اختبارات قوة الإرسال وحساسية) بهذه الطريقةوضع الجهاز تحت الاختبار في صندوق درع يمكن أن يمنع التداخل.

4مبدأ اختبار بلوتوث

الجهاز قيد الاختبار، هنا يشير إلى وحدة بلوتوث أو آلة صغيرة جاهزة. بعد إدخال الجهاز،لا يمكنك استخدام الهواتف المحمولة والأجهزة الأخرى للاتصال العادي، ولكن يمكنك البحث عنها.

SUT: نظام تحت الاختبار معدات اختبار النظام ، هنا يشير إلى المعدات التي يمكن أن تستقبل وترسل بيانات لاسلكية محددة إلى DUT
